油氣管道運輸伴隨著中國經濟的快速騰飛和石油工業的蓬勃發展，具有占地少、損耗少、成本低、輸量大、快捷方便等優點，但也隨著其安全問題也越來越突出。針對原有傳統在線泄露系統日益老化的問題，探討基于光纖傳感激光干涉技術的光纖油氣傳感管道安全技術，通過對光纖油氣傳感管道安全技術的分析，認為其必將對油氣管線監控產生積極影響。

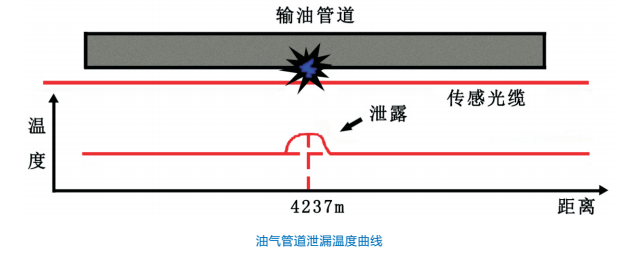

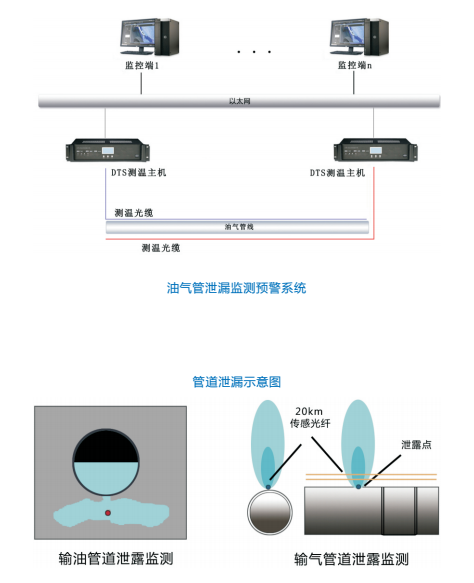

　　本系統采用基于拉曼散射的分布式光纖測溫技術，對長距離油氣管道進行實時泄漏檢測。該系統可以綜合利用實時溫度、溫升溫降速率、溫升溫降趨勢等分析實現連續監測，可在任何時間準確顯示整條管線任意位置的溫度狀態，在管道發生泄漏時及時報警，并準確定位。系統結構圖及光纜敷設示意圖如下所示。

系統功能

　　1、輸油管道泄露探測：通過實施監測光纜周?chē)臏囟?，?shí)現輸油管道泄露探測的目的；

　　2、異常報警：當探測溫度超出設置范圍時，提示報警信息，并給出操作建議；

　　3、差定溫報警：報警參數支持人工設定，輸出繼電器報警信號和報警定位信息，實現差定溫報警；

　　4、報警分區設置：系統可對報警區域長度及報警點進行整體編程，可根據現場情況靈活調整；

　　5、數據分析：歷史數據存儲、查詢及分析；

　　6、遠程訪問：系統可接入工業以太網，將數據傳輸?shù)礁骷?jí)管理部門，實現遠程訪問。
